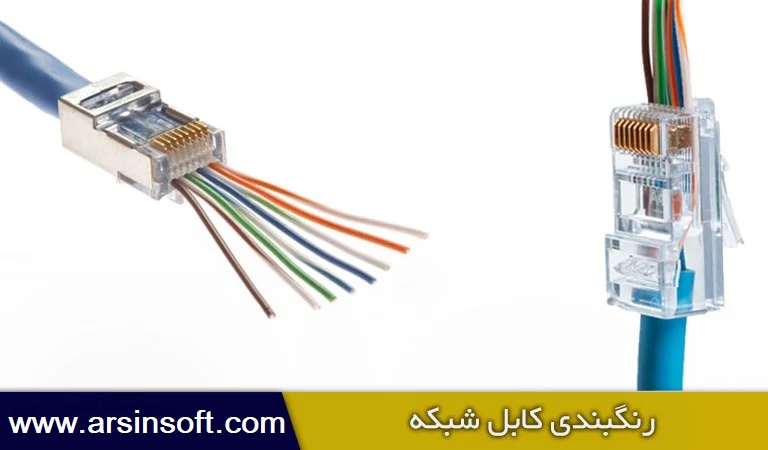

استاندارد و رنگ بندی کابل شبکه

Network-cable-coloring - استاندارد و رنگ بندی کابل شبکه - straight - Cross - T-568B- T-568A

تاریخچه استانداردهای رنگبندی کابل شبکه

استاندارد TIA/EIA 568-A که در سال 1995 تصویب شد، در سال 2002 با استاندارد TIA/EIA 568-B جایگزین شد و از آن زمان به بعد آپدیت شده است. هر دو استاندارد نام برده شده پین های خروجی T-568A و T-568B را برای استفاده از کابلهای Twisted Pair Unshielded و اتصالات RJ-45 برای وصل شبکه است. نگران نباشید در ادامه مقاله بیشتر توضیح خواهیم داد.

در این دو استاندارد به نظر می‌رسد که هردو کابل را می‌توان به جای یکدیگر استفاده کرد. اما دقت داشته باشید که این دو کابل یکسان نیستند و نباید جای هم استفاده شوند .

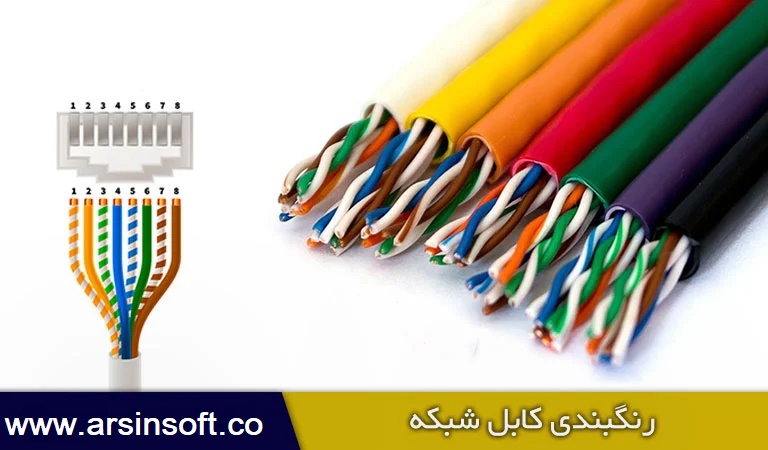

رنگهای اصلی و فرعی کابل شبکه

در کابل شبکه ۸ سیم با رنگ ‌های مختلف وجود دارد. اما بعضی از این رنگها اصلی و بعضی دیگر فرعی هستند.

رنگهای اصلی کابل شبکه

۴ رنگ اصلی عبارتند از:

  • سبز
  • آبی
  • نارنجی
  • قهوه ای

این سیم ها با رنگهای اصلی هرکدام وظیفه ای را دارند. برای مثال رنگ سبز برای ارسال سیگنال مثبت است.

رنگ آبی برای رد و بدل کردن انتقال صدا

رنگ نارنجی برای دریافت داده ها

از رنگ قهوه ای بعنوان کمکی استفاده می‌شود.

رنگهای فرعی کابل شبکه

۴ رنگ فرعی عبارتند از:

  • سفید سبز
  • سفید آبی
  • سفید نارنجی
  • سفید قهوه‌ای

از سفید سبز برای ارسال سیگنال منفی

سفید آبی برای انتقال صدا

سفید نارنجی برای دریافت داده ها

و سفید قهوه‌ای برای لینک کمکی استفاده می‌شود.

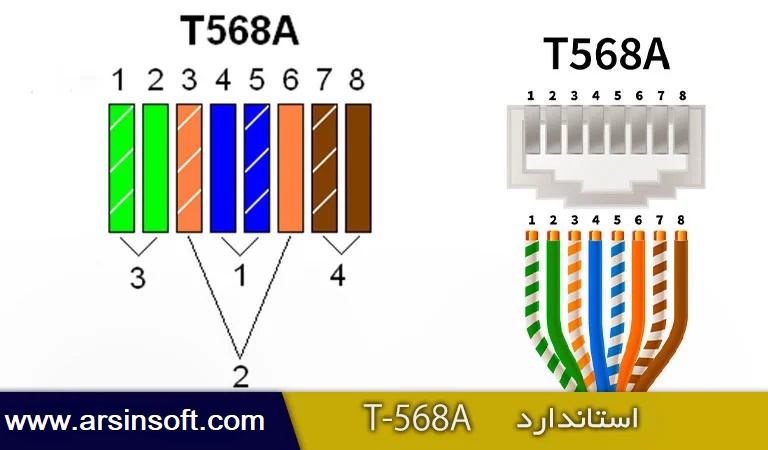

ترتیب رنگ کابل شبکه استاندارد T-568A

هر دو کابل T-568A و T-568B استاندارد Straight-Through اغلب به عنوان پچ کورد برای اتصالات شبکه یا اینترنت شما استفاده می شوند. اگر برای اتصال مستقیم دو دستگاه در شبکه بدون سوئیچ یا هاب یا برای مثال اتصال دو سوئیچ به یکدیگر به یک کابل Crossover نیاز دارید.

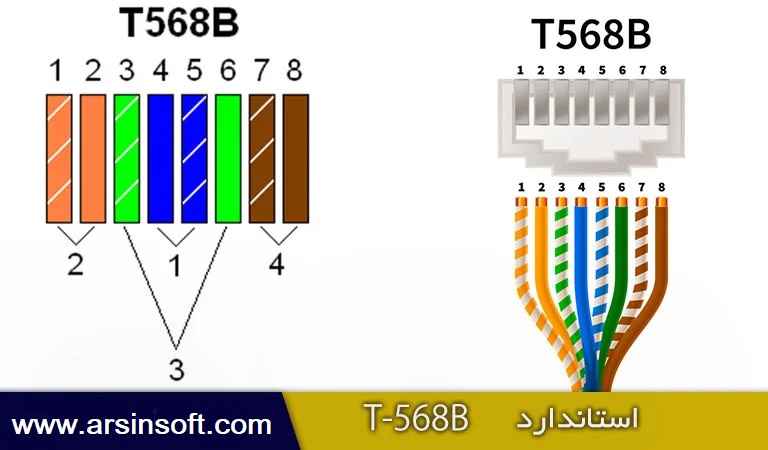

ترتیب رنگ کابل شبکه استاندارد T-568B

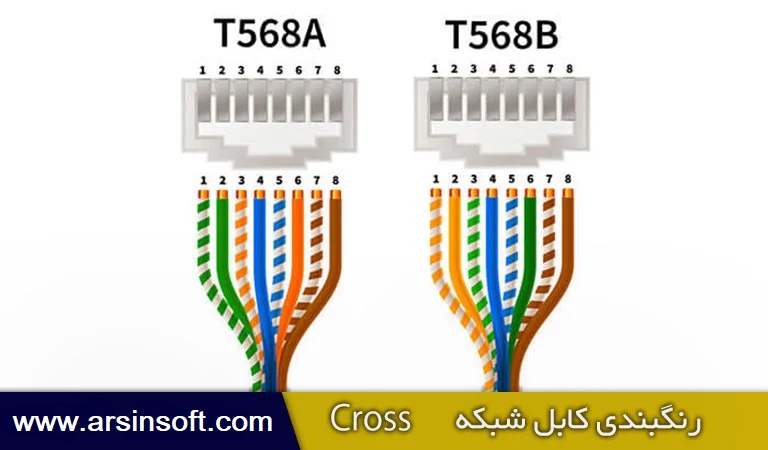

رنگ بندی سوکت شبکه Cross در چه جاهایی استفاده می‌شود؟

در قسمت هایی از شبکه که هدف وصل دو دستگاه مشابه به باشد از این مدل استفاده می‌شود. در این مدل هر دو سر کابل استانداردهای مختلفی دارند. یک سمت استاندارد a و سمت دیگر استاندارد b به کار می‌رود.

از این مدل کابل برای ارتباط دو پایانه استفاده می‌شود دو دستگاه شبیه به هم :

  1. روتر به روتر
  2. سوئیچ به سوئیچ
  3. هاب به هاب
  4. کامپیوتر به کامپیوتر

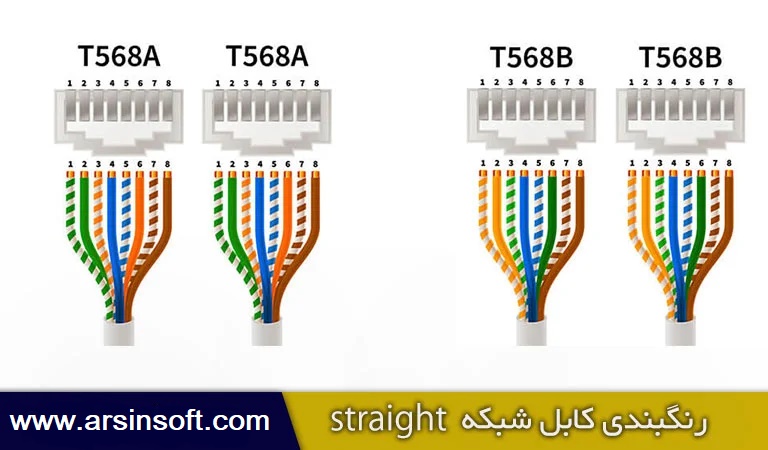

رنگ بندی سوکت شبکه straight در چه جاهایی استفاده می‌شود؟

از این نوع کابل برای ارتباط بین شبکه ای استفاده می‌شود. در یک شبکه تجهیزات زیادی وجود دارد مانند روتر، سوئیچ و……

معمولا پچ کوردهای موجود در بازار از این مدل استفاده می‌شود.

از کابل استریت برای وصل کردن دو دستگاه متفاوت استفاده می‌شود.

  1. سوئیچ به کامپیوتر
  2. سوئیچ به روتر
  3. و…….

جمع بندی

رنگبندی کابل شبکه بیشتر برای افرادی که با بحث پسیو و کابل کشی شبکه سروکار دارند اهمیت دارد. اگر شما تکنسین شبکه ای هستید به شما پیشنهاد می‌کنیم برای راه اندازی یک مجموعه یا بازسازی آن همیشه از یک نوع رنگبندی استفاده کنید. برای مثال اگر استاندارد a استفاده می‌کنید در تمام شبکه از همین استاندارد استفاده کنید و در هر نود از یک مدل استاندارد استفاده نکنید.

این کار هم برای خودتان راحت تر است هم برای فردی که بعد از شما برای مدیریت آن بخش خواهد آمد.
